표면 연삭기 주변기기 드레서
소구경 오목 볼록 R 드레서, 사이드 드레서 등을 라인업
R 성형이나 숫돌 내부(주축측)의 예각 성형 등 용도에 맞는 드레서가 준비되어 있습니다. 숙련자가 아니어도 쉽게 연삭 휠 성형을 할 수 있습니다.
MENU
- 하나의 바이스로 볼록 R0~33, 오목 R0~100까지 성형이 가능합니다
- 막대에는 R의 크기에 따라 선택할 수 있는 세 개의 기준점이 있습니다. 따라서 바이스에서 드레싱 지점까지의 거리가 짧아져 보다 정확한 드레싱이 가능합니다.

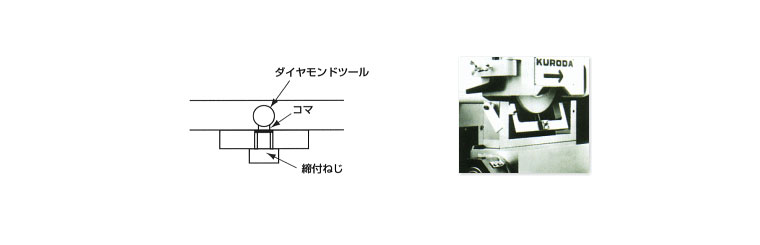

- 다이아몬드 공구가 긁히지 않는 구조로 정밀한 R성형 가능
- 연삭 휠의 안쪽(스핀들 쪽)에서 날카로운 각도로 쉽게 성형할 수 있습니다.
- 사인바 메커니즘과 수직 및 수평 양쪽의 슬라이딩 표면을 갖춘 정밀 앵글 드레서입니다. 기준 표면을 따라 슬라이딩하여 고품질의 마감 표면을 형성합니다.
- 성형 각도 범위: 0-180도.
컴팩트하고 안정성이 뛰어나 병렬 드레서로도 사용할 수 있습니다. - 헤드를 30도로 설정하면 평행 드레서로 작동합니다.
- 다이아몬드 도구의 위치는 임의로 설정할 수 있습니다
- 드레서 클램프 나사에 울트라 나사를 사용하여 드레서 본체의 손상을 방지합니다.
- 전체 표면 경화 처리된 SKS 스틸 소재의 본체 HRC60

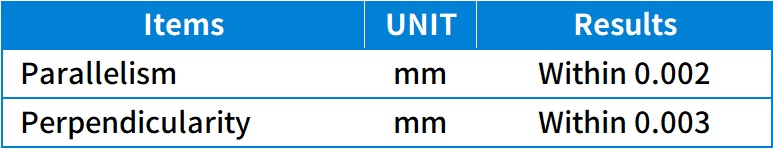

연삭 휠의 폭 성형 및 기준면으로부터의 정확한 연삭 휠 위치 결정
- 강성이 있어 연삭 휠 폭 최대 40.0mm, 깊이 최대 35mm까지 연삭 휠 폭 결정 가공이 가능합니다.
- 다이아몬드 공구 장착 구멍은 경사형과 비경사형 2종류(총 4곳)가 있어 구분하여 사용할 수 있습니다.
- 다이아몬드 공구 고정용 나사는 특허 받은 울트라 나사를 사용하여 스크래치가 잘 생기지 않고 정확한 위치 설정이 가능합니다.
- 블록 게이지 설정으로 초정밀 폭 설정 성형 가능
- 본체 고정밀 연삭 마감으로 드레서 위치를 기준면보다 정확하게 만들 수 있습니다.
- 전면 경화 처리된 SKS-3 소재의 본체 HRc60
- 다이아몬드 툴 장착 구멍을 비스듬한 위치에 제공하여 안정적인 드레싱이 가능합니다.
- 본체는 정삭용은 1°30', 황삭용은 30' 각도로 기울어져 있습니다.

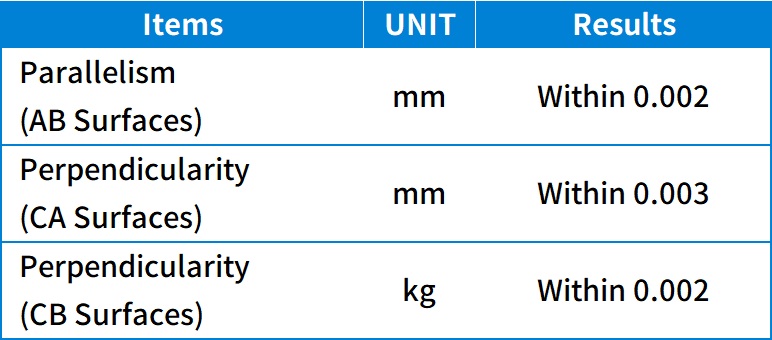

- 평행 드레서로 사용 가능. 또한, 스토퍼 나사를 조여 사이드 드레서로도 사용 가능.
- 가공 예시처럼 초보자도 쉽게 연삭 숫돌을 성형할 수 있습니다.
