볼스크류는 어떻게 사용하나요?
볼스크류란 모터 등의 회전운동을 직선운동으로 변환하는 기계요소입니다.
주요 용도로서 반도체 제조장치, 산업용 로봇, 공작기계의 반송・위치 결정에 사용되고 있습니다.
예를 들어 NC기라고 불리는 수치제어에 의해 움직이는 공작기계에는 이송기구를 구성하고 정밀 위치결정 정밀도를 얻기 위해 볼스크류가 사용되고 있습니다.
혹은 오락실에 있는 인형뽑기와 같은 놀이기구에 있어서, 경품을 잡는 암의 전후좌우를 이동(반송)에 사용되는 예도 있습니다.
현재는 다양한 분야의 기계(식품기기, 의료기기, 인쇄기기, 어뮤즈먼크 기기)이외에도 자동차, 열차나 항공기 등의 차량용으로도 사용되고 있습니다.
기본적인 볼스크류의 사용법으로 중량물(워크)의 반송과 위치 결정이 있습니다.
여기서 중요한 것은 볼스크류란「축방향만의 부하하중을 받아 회전운동을 직선운동으로 변환하는 기계요소」라는 것입니다.
볼스크류는 테이블을 축방향으로 직선 운동시키는 것이기 때문에 너트를 통해 나사축에 축 방향 하중이 더해집니다. 그 이외의 하중(수직하중,모멘트하중 등)은 가이드레일이 맡는 구조로 할 필요가 있습니다.

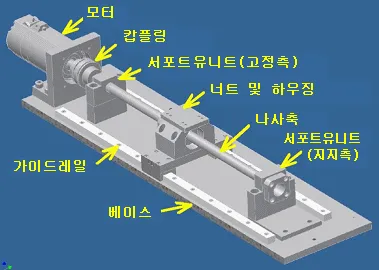

따라서 일반적인 볼스크류를 포함하는 직선운동기구는 볼스크류+가이드레일+동력원(모터)의 구성을 취합니다. 이것은 정밀한 공작기계나 인형뽑기 등의 놀이기구도 마찬가지입니다.
실제 기계장치에서는 외장커버나 테이블에 숨기 쉽지만 직선운동을 하고 있는 기계장치를 볼 때는 볼스크류의 구조를 떠올려 「볼스크류 워칭」을 해보세요.
